西门子1200和触摸屏通过博途TIA16进行仿真

1.首先要确定触摸屏的连接接口。如果跟1200连接的话，就要选择带PN端口的触摸屏，比如：TP700 精智面板。

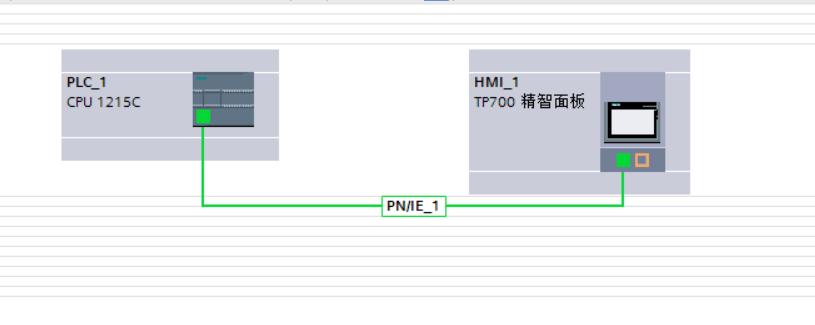

2.然后在组态中，将两个网口连接起来。直接拖过去。

3.然后在PLC中建好变量表或者DB数据块。因为触摸屏支持符号地址。

4.然后写一个简单的启保停程序。变量使用DB块中的。

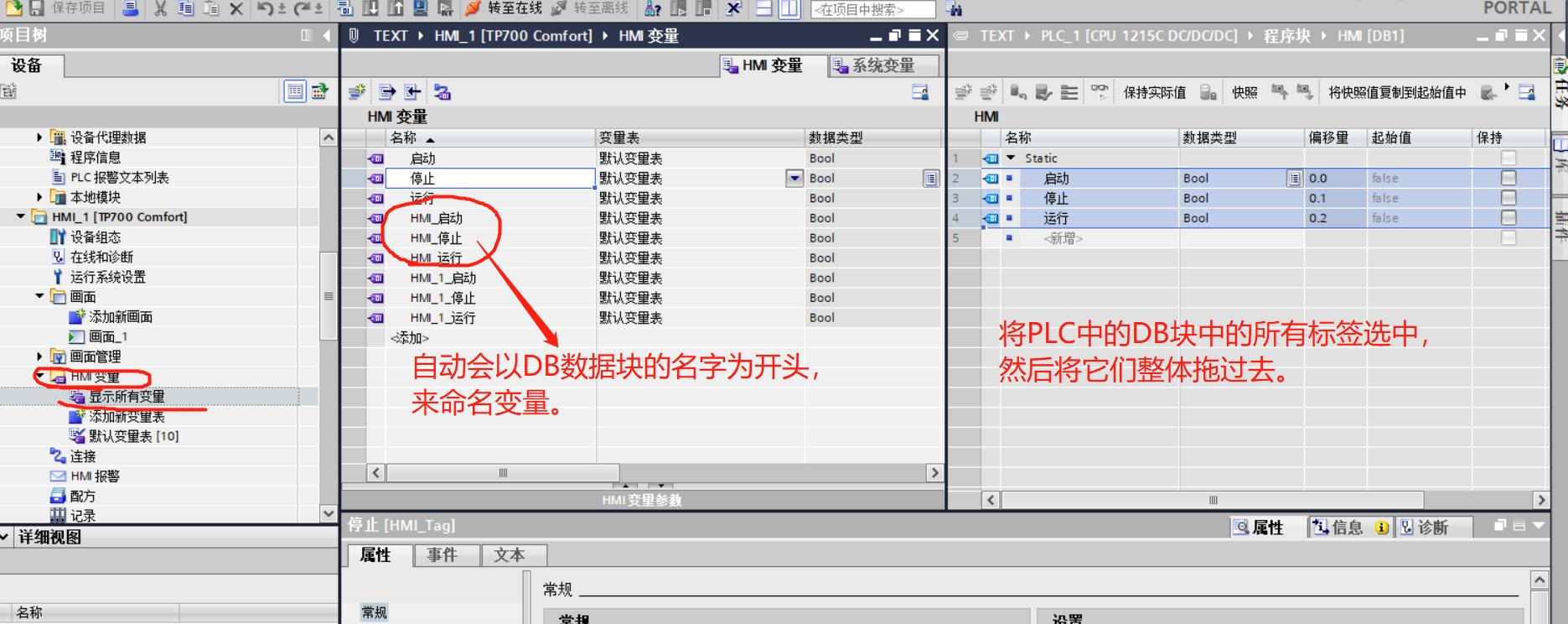

5.将PLC中的变量拖拽到HMI的变量表中。

注意：这里可以是所有的PLC变量，包括数据块和变量表。

6.开始绘制画面。可以在旁边的库文件中，选择按钮元件。

用按下置为，释放复位的方法，来达到像威纶通触摸屏按钮那样达到复位型按钮的作用。

这里要选择范围。

然后开启仿真，下载PLC程序后，然后就可以仿真了。

TIPS：

仿真的时候，会觉得按钮啊，灯啊反应慢，可以将它们的采样周期设置到最小值100ms。
