高电压与大电流无法直接接入电能表，要通过互感器将高电压和低电流转化成低电压和小电流，下面我们通过几组图片来了解一下电压互感器、电流互感器、电能表的原理图和接线图。

1电压互感器V/V接法

V/V接法原理图

V/V接法3D示意图

2电压互感器Y/Y接法

Y/Y接法原理图

Y/Y接法3D示意图

3电流互感器不完全星型接法

电流互感器不完全星型接法原理图

电流互感器不完全星型接法3D示意图

4电流互感器星型接法

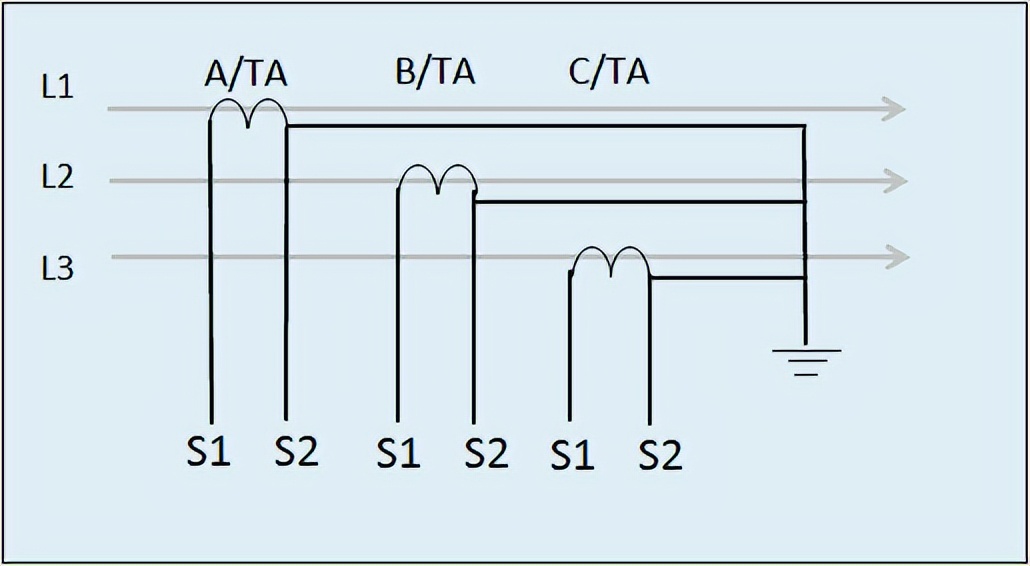

星型接法原理图（适用10kV以上）

星型接法原理图（适用400V）

星型接法3D示意图（400V）

3电能表接线示意图

三相三线电能表组合接线示意图

（3*100V电能表+3*100V专变采集终端）

三相四线电能表组合接线示意图

（3*57.7V电能表+3*100V专变采集终端）

三相四线电能表组合接线示意图

（3*220V电能表+3*220V专变采集终端）

特殊说明

400V电流互感器不需要接地，只有10V及以上的电流互感器非极性端才须接地。在接线过程中强烈推荐采用分相接地的方式，而且电流回路与电压回路分开接地。

1单变比计量箱原理图

两元件计量，输出6端钮

两元件计量，输出7端钮

三元件计量，输出10端钮

2双变比计量箱原理图

两元件计量，输出6端钮

两元件计量，输出7端钮

两元件计量，输出9端钮

3端钮与接线盒之间的接线图

6端钮接线示意图

7端钮接线示意图

9端钮接线示意图

10端钮接线示意图

4特殊说明

特殊说明

所有接地都必须在本体上，严禁通过试验接线盒接地；实验接线盒无论什么时候，都必须保证“一孔一线”！

问题：电表接线盒连接片的作用是什么呢，欢迎留言讨论

电表接线盒实物图
