你觉得很复杂的爆炸拆分分析图,我3秒就自动生成了


插件:Eclate Deplace

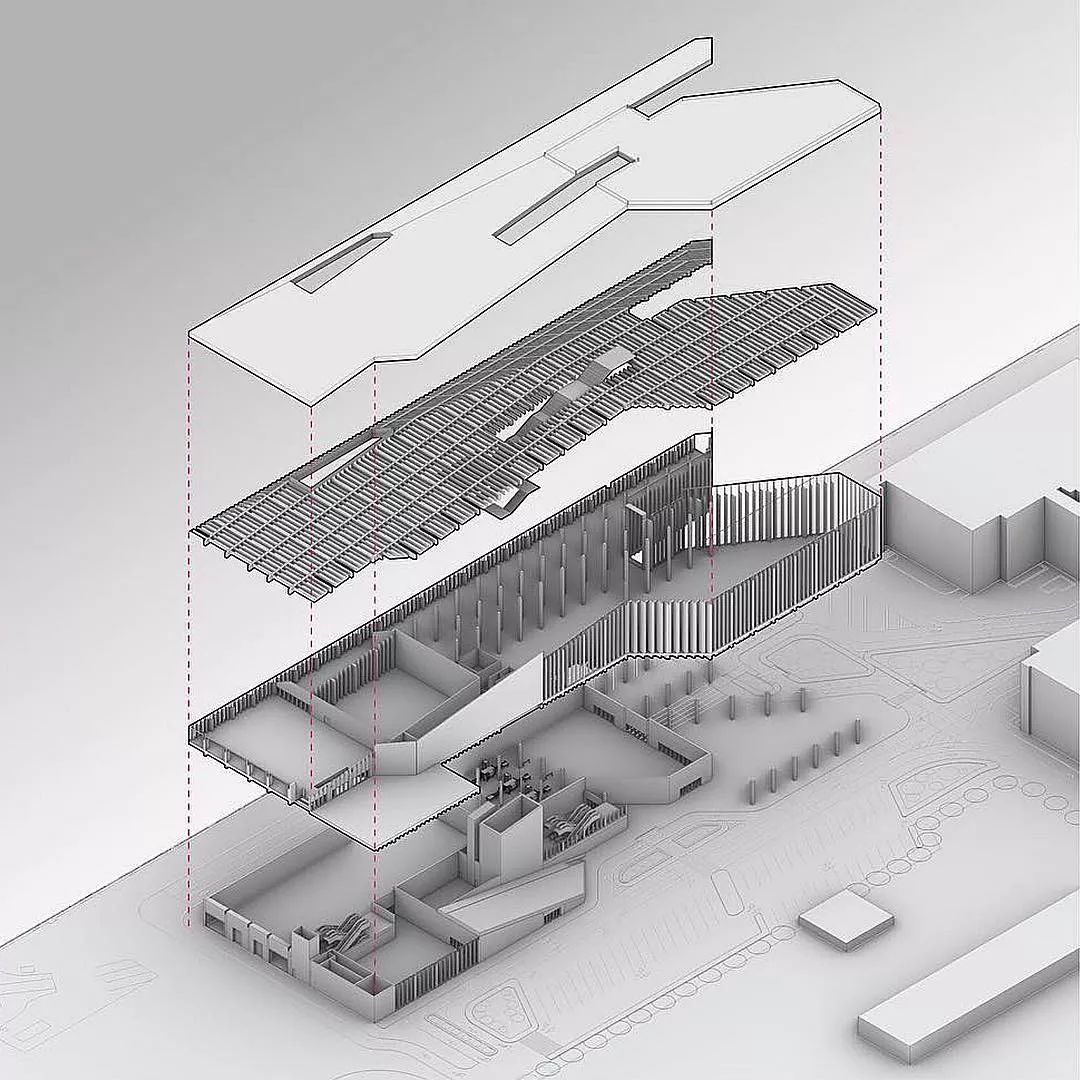

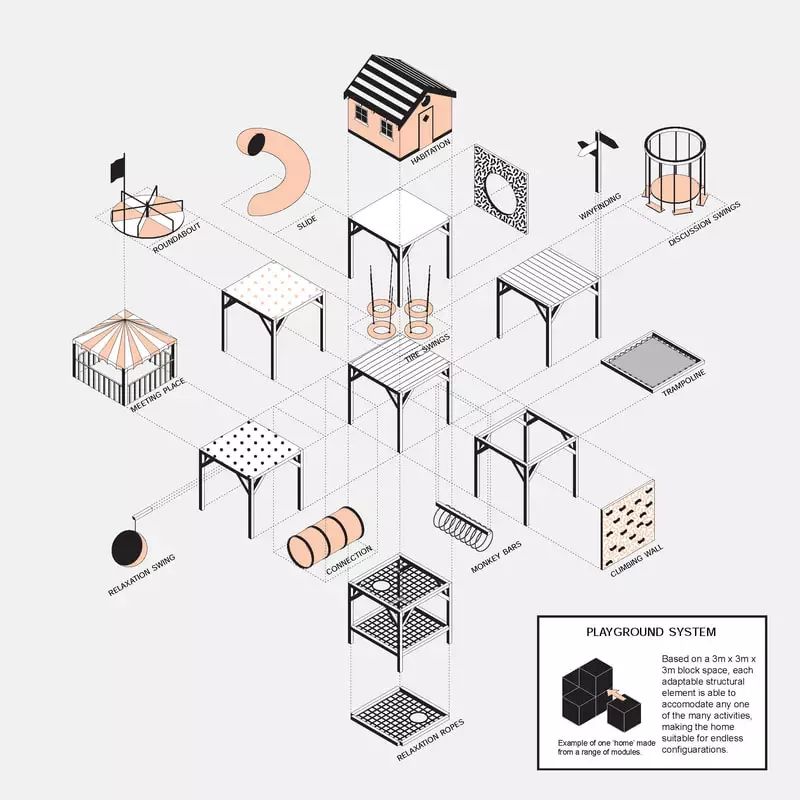

看到这种酷炫的轴侧拆分分析图,是不是觉得很复杂,常规的做法是,将SU模型建好,打组,然后画个辅助参考线,一点一点的移动,最后导出图纸
不过有的时候在分组移动的时候就已经耗费了一大半时间,而且这个过程枯燥乏味,如果今天告诉你一个插件,可以一键生成呢?
这个时候我们随便打开一个萨伏伊别墅模型

比如你只想做竖向方向的爆炸,修改z轴数值就好

或者横向方向炸,修改x轴或者y轴


觉得不够酷?那就那个天女散花,修改xyz三轴方向数值

什么?能不能生成炸出拆分轨迹,做分析图要加流线,这个插件依旧给你炸出来!(只要在开始的时候点击保留路径轨迹即可)


只要你的建模习惯够好,组件分的清楚,拆分不过3秒~(最主要是这个插件很傻瓜,没什么参数设置)
于是我导了一张图这样的图

拖到AI里区分下粗细线

再填个色,或者渲个ao图
像下面这种效果不是随便搞
