用SolidWorks画出这个五边面、六边面立方体

建模过程

1.在【上视基准面】画两个六边形，两根粉色直线：相等几何关系。（内侧六边形转为构造线）

1-1.再画两根中心线，标注角度：40.89 （从动尺寸）。

2.【拉伸凸台】两侧对称：150 。

3.在【上视基准面】草绘，还是画一个六边形，画3根中心线，添加相等几何关系。

4.在【注解】上右键——显示特征尺寸。

5.【拉伸切除】方向一：给定深度：75 ，反侧切除；拔模角度：先输入 = ，再点击40.89的尺寸 ，向外拔模。

5-1.方向二也相同。

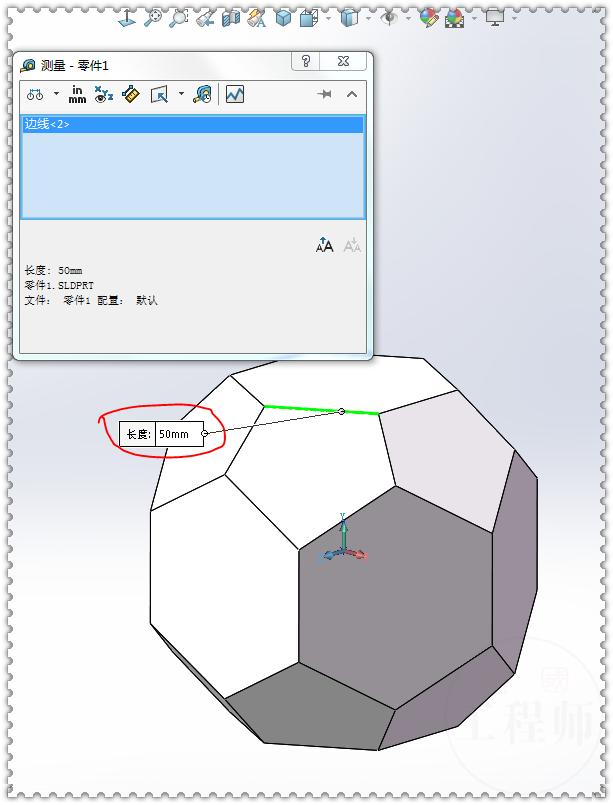

6.测量边线长度，所有边线都是：50 。

7.完成。

8.简单渲染一下：
