毛德均 余文正 许鹏 陈旭 王春华

昆明学院建筑工程学院 云南通衢工程检测有限公司

摘 要：为研究预应力损失对大跨度PC连续梁桥桥梁性能的影响，采用MIDAS/CIVIL对某跨径布置为(60+100+100+60)m的PC连续梁桥进行计算分析，研究了纵向预应力的顶、底、腹板钢束在发生单一损失类型、双重组合损失类型和三重组合损失类型情况下，预应力损失程度对桥梁主跨跨中下缘压应力σz、主跨跨中挠度fl/2和桥梁一阶自振频率n的影响，结果表明：无论发生何种损失类型，预应力损失程度与σz、fl/2的关系均为线性相关规律；预应力损失将导致σz减小和fl/2增大，其中，σz减小主要由顶、底板钢束预应力损失所致，fl/2增大主要由底板钢束预应力损失所致，三重和双重组合损失类型相对于单一损失类型时的σz和fl/2结果表现为叠加关系；桥梁一阶自振频率n不受纵向预应力损失影响。

关键词：PC连续梁桥;预应力损失影响;有限元;压应力;跨中挠度;自振频率;

基金：云南省地方本科高校基础研究联合专项资金青年项目(2019FH001-100);云南省教育厅科学研究基金项目(2020J0512);国家自然科学基金项目(51868034);

0 引言

大跨度PC连续梁桥，常见形式主要为墩梁固结连续刚构桥和墩梁铰接连续梁桥，因具有受力性能好、跨越能力大、行车舒适、施工方便、工程造价低等优点，在我国交通基础设施建设中得到了广泛应用[1,2,3]。其主梁作为两向或三向预应力混凝土结构，预应力钢筋配置种类多、数量大。由于施工时张拉不到位、混凝土弹性压缩、锚具变形、管道摩阻力、预应力筋应力松弛或混凝土收缩徐变等原因，均会造成预应力损失，进而对成桥之后主梁的内力和变形造成影响。研究表明，纵向预应力损失是导致大跨度PC连续梁桥后期结构特性劣化和主梁出现下挠、开裂病害的重要原因，目前对其发生位置和损失程度难以做到准确预测，影响也难以做到定量判断[4,5,6,7,8]。

张宏祥[8]等以某五跨连续刚构桥为背景，采用有限元计算方法研究了纵向预应力整体发生不同程度损失时对主梁腹板应力和其中的顶板束、底板束分别发生不同程度损失时对主梁刚度的影响，结果表明，随着预应力整体损失的加大，主梁腹板主拉应力不断增加，顶板束预应力损失对主梁刚度的降低影响比底板束显著。汪磊[9]采用MIDAS/CIVIL对某三跨PC连续刚构桥进行有限元分析，比较了纵向预应力钢束的顶板束、腹板束和底板束分别损失30%时对主梁应力和变形的影响，结果表明，顶板、底板钢束预应力损失对桥梁中跨跨中挠度和下缘压应力影响较大。袁卓亚[10]等通过有限元计算分析建立了结构有效预应力衰减引起长期挠度和混凝土收缩、徐变引起长期挠度的相关关系，结合影响矩阵原理提出了基于长期变形监测挠度数据识别连续刚构桥有效预应力的方法。黄海东[11]等提出了一种基于预应力损失识别的连续刚构桥内力计算方法。周建庭[12]等采用响应面法研究了施工因素、材料性能和环境条件的随机性对连续刚构桥预应力损失的影响。劳晓春[13]等基于某连续刚构桥的应变监测结果和预应力钢束的布置图分析，研究了预应力损失与预应力钢束长度之间的非线性变化关系。张开银[14]等利用某大跨PC连续梁桥施工过程中顶板束的应变实测数据，研究了孔道弯曲和管道偏差对预应力损失的影响。徐学斌[15]等采用MIDAS/CIVIL建立有限元模型，研究了连续刚构桥的顶、底板束张拉顺序对预应力损失影响。

通过既有成果的综述分析可以发现，相关人员主要采用有限元计算、理论分析和现场试验手段，对大跨度PC连续梁桥预应力(尤其是纵向预应力)损失关联课题开展了研究，取得了丰硕成果，但具体到采用有限元方法开展的预应力损失对桥梁性能影响研究方面，预应力损失工况和损失程度参数设置代表性不够，没有很好地反映出预应力损失程度与目标参数之间的关系规律。本文以某四跨PC连续梁桥为背景，采用MIDAS/CIVIL建立有限元分析模型，研究了纵向预应力损失对该桥一阶自振频率、主跨跨中挠度和下缘压应力的影响，模型预应力损失工况和损失程度参数的设置相对更加全面，作为对既有研究的补充，可为掌握该类桥梁的长期工作性能提供参考。

1 工程概况

某PC连续梁桥，主桥总长320 m, 跨径布置为(60+100+100+60)m, 双向两车道，设计汽车荷载等级为公路Ⅰ级，人群荷载2.5 kN/m2,桥面设3.0%双向纵坡。上部结构为单箱单室截面箱梁，梁顶宽12.5 m, 底宽7.0 m; 箱梁根部梁高、腹板厚度和底板厚度分别为5.6、0.6和0.7 m, 跨中梁高、腹板厚度和底板厚度分别为2.5、0.45和0.28 m, 底板上缘与底板下缘均按1.8次抛物线规律变化。主梁采用C50混凝土，采用悬臂浇注法施工。该桥箱梁典型横断面如图1所示。

图1 箱梁典型横断面(单位： cm) 下载原图

Figure 1 Typical cross section of box girder(Unit: cm)

箱梁主要采用纵向、竖向双向预应力结构，在墩顶0#、1#块横隔板和底板处施加横向预应力。主桥箱梁纵向预应力钢筋采用公称直径d=15.24 mm的低松弛钢绞线，抗拉强度标准值fpk=1 860 MPa, 弹性模量Ep=1.95×105 MPa, 公称面积Ap=140 mm2。全桥钢束数量共260束，其中，顶板束180束，底板束56束，腹板束24束。钢束张拉控制应力σcon=0.72fpk=1 339.2 MPa, 张拉方式为两端张拉。除施工阶段张拉钢束外，在顶板和底板分别设置了4束备用钢束。

2 有限元模型

采用MIDAS/CIVIL2019建立有限元模型，对该桥上部结构进行计算分析，根据截面变化特点和施工顺序进行结构离散。分析模型如图2所示，共有114个梁单元，划分51个施工阶段模拟挂篮悬臂浇筑法施工。模型除各种施工阶段荷载和移动荷载外，还考虑了收缩徐变、基础不均匀沉降、系统温差、竖向温度梯度对主梁的影响。预应力损失模拟通过调整张拉力大小实现。

图2 MIDAS/CIVIL计算模型 下载原图

Figure 2 MIDAS/CIVIL computing model

本文只分析纵向预应力损失影响，计算工况设定为3种类型，详情见表1,在表1中，顶表示顶板预应力钢束，底表示底板预应力钢束，腹表示腹板预应力钢束。对于计算结果，主要提取桥梁一阶自振频率与荷载频遇组合下的主跨跨中下缘压应力、主跨跨中挠度进行分析。

表1 计算工况 下载原图

Table 1 Calculation conditions

3 计算结果及分析

该桥上部主跨箱梁设计为全预应力混凝土结构，未发生任何损失时的计算结果为：桥梁主跨跨中下缘压应力σz=-9.4 MPa, 主跨跨中挠度fl/2=-24.94 mm, 桥梁一阶自振频率n=0.829 8 Hz。

3.1工况1

工况1下，σz与预应力损失程度Yscd的关系曲线见图3,fl/2与Yscd的关系曲线见图4,n与Yscd的关系曲线见图5。以下和后续各图中，顶表示顶板预应力钢束，底表示底板预应力钢束，腹表示腹板预应力钢束。负数表示受压。

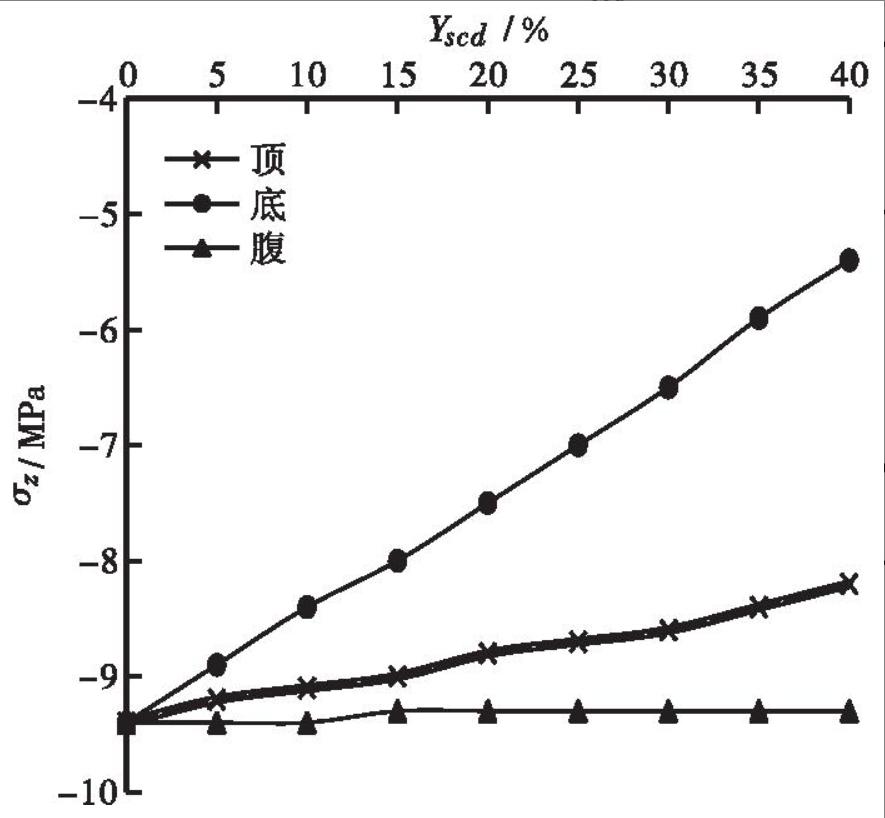

图3σz-Yscd关系曲线(工况1) 下载原图

Figure 3 Relation curves of σz-Yscd(Condition 1)

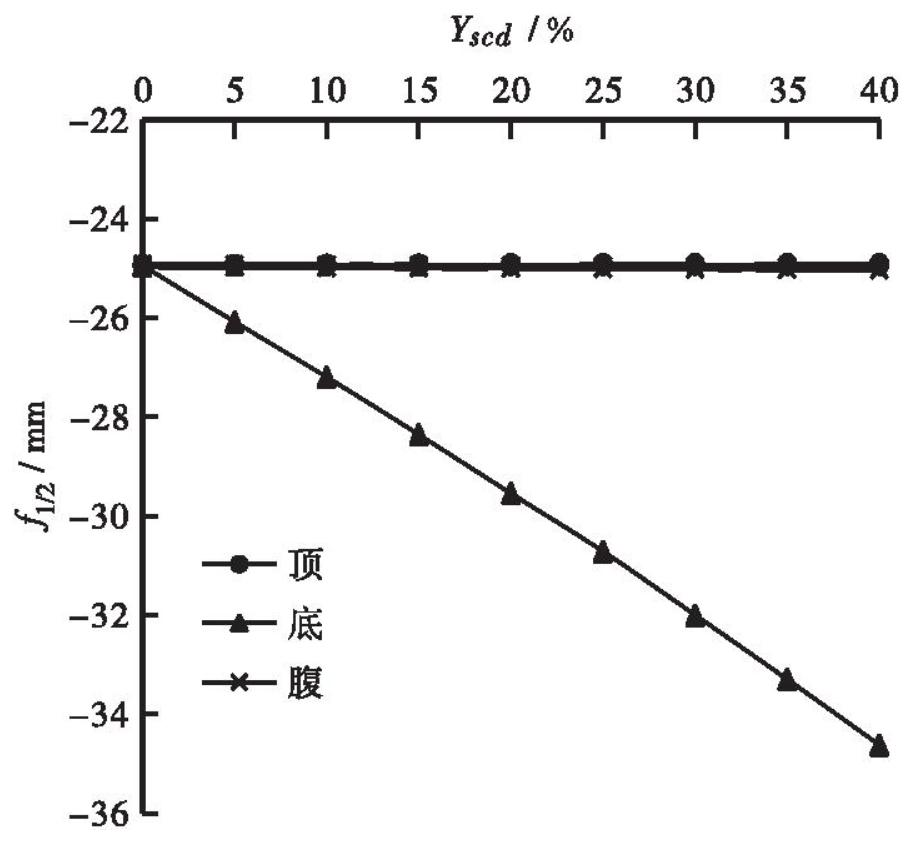

图4 fl/2-Yscd关系曲线(工况1) 下载原图

Figure 4 Relation curves of fl/2-Yscd(Condition 1)

图5 n-Yscd关系曲线(工况1) 下载原图

Figure 5 Relation curves of n-Yscd(Condition 1)

由图3可知：底、顶、腹的σz-Yscd关系曲线均表现为线性变化规律，随着Yscd增大，σz均在减小，3种钢束的Yscd对σz的影响程度不同，底>顶>腹，当3种钢束的Yscd均达到40%时，σz分别为-5.4、-8.2和-9.3 MPa, σz相对于预应力未损失时的下降幅度分别为42.3%、12.8%和1.1%,说明σz受底板钢束预应力损失影响较大，受顶板钢束预应力损失影响较小，受腹板钢束预应力损失影响极小。

由图4可知：顶、底、腹的fl/2-Yscd关系曲线均表现为线性变化规律，其中，顶和腹的关系曲线基本重合且基本为水平直线，而底的则为斜直线，当Yscd均达到40%时，底对应的fl/2相对于未损失时增加了约-10 mm, 而顶和腹对应的fl/2相对于未损失时的增加值均在-0.5 mm以内，表明fl/2受底板钢束预应力损失影响较大，受顶板和腹板钢束预应力损失影响极小。

由图5可知：顶、底、腹的n-Yscd关系曲线为水平直线且3条线重合，说明n基本不受顶板、底板或腹板钢束预应力损失影响。

以上结果表明，大跨度PC连续梁桥的纵向预应力钢束发生单一损失类型时，顶板、底板或腹板钢束预应力发生损失对桥梁主跨跨中下缘压应力和主跨跨中挠度的影响程度不同，而桥梁一阶自振频率则不受影响。

3.2工况2

工况2下，σz与Yscd的关系曲线如图6所示，fl/2与Yscd的关系曲线见图7,n与Yscd的关系曲线见图8。

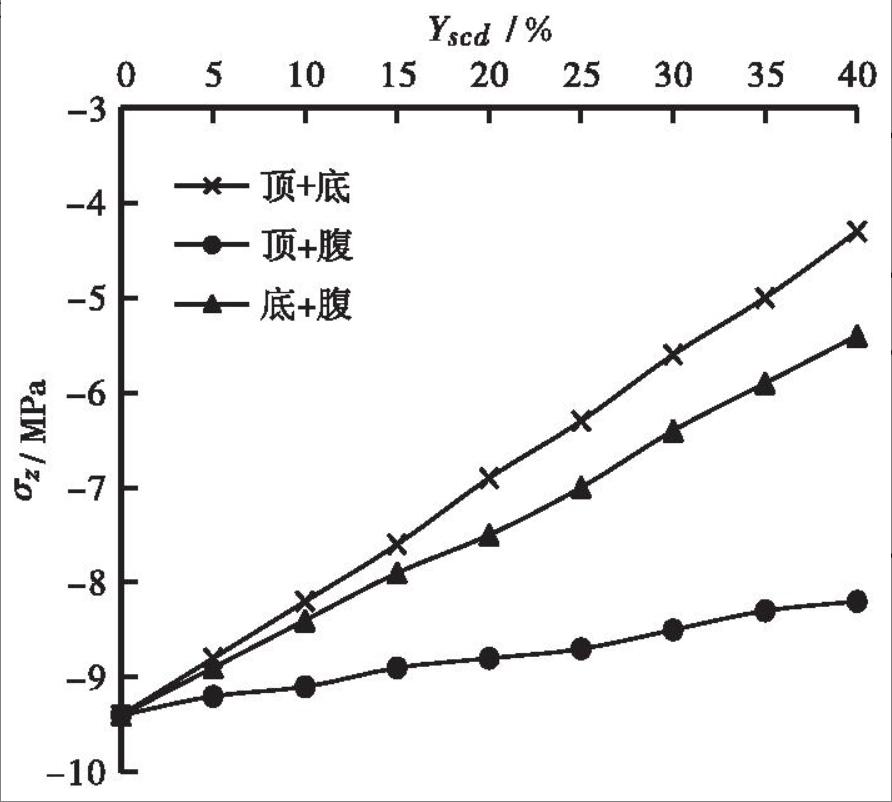

图6σz-Yscd关系曲线(工况2) 下载原图

Figure 6 Relation curves of σz-Yscd(Condition 2)

图7 fl/2-Yscd关系曲线(工况2) 下载原图

Figure 7 Relation curves of fl/2-Yscd(Condition 2)

图8 n-Yscd关系曲线(工况2) 下载原图

Figure 8 Relation curves of n-Yscd(Condition 2)

由图6可知：顶+底、顶+腹、底+腹的σz-Yscd关系曲线均表现为线性变化规律，随着Yscd增大，σz均在减小，3种双重组合损失对σz的影响程度不同，顶+底>底+腹>顶+腹，当三者的Yscd均达到40%时，σz分别为-4.3、-5.4和-8.2 MPa, σz相对于预应力未损失时的下降幅度分别为54.3%、42.3%和12.8%,说明σz受顶+底预应力损失影响很大，受底+腹预应力损失影响较大，受顶+腹预应力损失影响较小。

由图7可知：顶+底、底+腹、顶+腹的fl/2-Yscd关系曲线均表现为线性变化规律，顶+底和底+腹均为斜直线且基本重合，而顶+腹基本为水平线，当Yscd均达到40%时，顶+底和底+腹对应的fl/2相对于未损失时均增加了约-10.5 mm, 而顶+腹对应的fl/2相对于未损失时的增加值在-0.5 mm以内，表明fl/2受顶+底和底+腹预应力损失影响均较大，受顶+腹预应力损失影响极小。

由图8可知：顶+底、底+腹、顶+腹的n-Yscd关系曲线均为水平直线且3条线重合，说明n基本不受顶+底、底+腹、顶+腹3种双重组合预应力损失影响。

以上结果表明，大跨度PC连续梁桥的纵向预应力钢束发生双重组合损失类型时，顶+底、底+腹、顶+腹钢束预应力损失对桥梁主跨跨中下缘压应力和主跨跨中挠度的影响程度不同，而桥梁一阶自振频率则不受影响。

3.3工况3

工况3下，σz与Yscd的关系曲线见图9,fl/2与Yscd的关系曲线见图10,n与Yscd的关系曲线见图11。

图9σz-Yscd关系曲线(工况3) 下载原图

Figure 9 Relation curves of σz-Yscd(Condition 3)

图10 fl/2-Yscd关系曲线(工况3) 下载原图

Figure 10 Relation curves of fl/2-Yscd(Condition 3)

图11 n-Yscd关系曲线(工况3) 下载原图

Figure 11 Relation curves of n-Yscd(Condition 3)

由图9～图11可知：在工况3下，σz-Yscd和fl/2-Yscd关系曲线均表现为线性变化规律，随着Yscd增大，σz在减小，fl/2在逐渐增大，n-Yscd关系曲线为水平直线，当Yscd均达到40%时，σz相对于预应力未损失时的下降幅度为55.3%,fl/2相对于未损失时增加了约-11 mm, 而n无明显变化。

3.4综合分析

将3种工况计算结果作综合分析，不难看出：对于大跨度PC连续梁桥的主跨跨中下缘压应力σz和主跨跨中挠度fl/2,预应力损失将导致σz减小和fl/2增大，其中，σz减小主要由顶、底板钢束预应力损失所致，fl/2增大主要由底板钢束预应力损失所致，三重组合、双重组合损失类型相对于单一损失类型时的σz和fl/2结果表现为叠加关系；桥梁一阶自振频率n不受纵向预应力损失影响，因此，对于在役大跨PC连续梁桥，很难通过n的变化来识别其纵向预应力的损失状况。

4 结论

对于大跨度PC连续梁桥纵向预应力的顶、底、腹板钢束的预应力损失类型(单一、双重组合和三重组合损失类型)与损失程度对桥梁主跨跨中下缘压应力σz、主跨跨中挠度fl/2和桥梁一阶自振频率n的影响，在本文研究背景下，可以得出如下结论：

a.无论发生何种损失类型，预应力损失程度与σz和fl/2的关系均为线性相关规律。

b.预应力损失将导致σz减小和fl/2增大，其中，σz减小主要由顶、底板钢束预应力损失所致，fl/2增大主要由底板钢束预应力损失所致，三重和双重组合损失类型相对于单一损失类型时的σz和fl/2结果表现为叠加关系。

c.桥梁一阶自振频率n不受纵向预应力损失影响，因此，对于在役大跨度PC连续梁桥，很难通过n的变化来识别其纵向预应力的损失状况。

参考文献

[1] 赵瑞鹏.连续刚构桥与连续梁桥线形监控影响因素对比分析[J].铁道标准设计，2016,60(2):77-80.

[2] 宋福春，张兴，陈冲，等.大跨预应力混凝土连续梁桥悬臂施工结构控制分析[J].沈阳建筑大学学报(自然科学版),2017,33(2):226-234.

[3] 卢二侠，冯雄辉，郭结义.大跨预应力混凝土连续梁桥设计分析[J].公路工程，2012,37(5):127-129,140.

[4] 郭伟.贵州省7座在役连续刚构桥病害调查与分析[J].公路交通技术，2017,33(5):100-104.

[5] 李准华，刘钊.大跨度预应力混凝土梁桥预应力损失及敏感性分析[J].世界桥梁，2009(1):36-39,42.

[6] 王英，刘建新，赵人达.大跨桥梁预应力损失综合值法计算模型研究[J].世界桥梁，2011(5):48-51.

[7] 卜建清，崔金灿.预应力损失对大跨度PC连续梁桥挠度的影响[J].铁道工程学报，2014,31(7):57-61.

[8] 张宏祥，包旭.预应力损失对连续刚构桥刚度和应力状态的影响分析[J].世界桥梁，2014,42(1):36-39.

[9] 汪磊.大跨度PC连续刚构桥预应力损失影响及后期备用束应用[J].公路，2020,65(2):139-142.

[10] 袁卓亚，石雄伟，苗建宝，等.基于长期变形监测数据的连续刚构桥预应力损失识别[J].长安大学学报(自然科学版),2015,35(6):79-84.

[11] 黄海东，向中富.基于预应力损失识别的连续刚构桥内力计算方法[J].公路交通科技，2008,25(6):71-75,103.

[12] 周建庭，辛景舟，王宇，等.基于RSM的连续刚构桥预应力损失不确定性分析[J].江苏大学学报(自然科学版),2016,37(1):103-109.

[13] 劳晓春，何庭蕙，汤立群，等.基于应变测量的大跨度桥梁预应力损失的计算与分析[J].实验力学，2006,21(6):742-746.

[14] 张开银，郭志伟，顾津申，等.预应力混凝土结构弯曲孔道预应力损失研究[J].固体力学学报，2008,29(S1):127-131.

[15] 徐学斌，邬晓光.连续刚构桥钢束张拉次序对预应力损失影响研究[J].河北工程大学学报(自然科学版),2015,32(2):44-46,51.

[16] 马驰，刘世忠，冯明扬.波形钢腹板PC组合箱梁剪力滞效应的变分解法[J].兰州交通大学学报，2018,37(4):12-19.

[17] 张利铨.大跨度PC连续刚构桥技术成就与展望[J].湖南交通科技，2016,42(4):144-147.

[18] 陈常松，杜潇.基于温致效应的宽幅PC箱梁早期裂纹成因分析[J].交通科学与工程，2019,35(1):44-49.
