代码秒变高颜值图表！Mermaid 让技术文档从此告别手残党
作为一个曾在 Visio 里拖控件拖到崩溃、用 Draw.io 画流程图画到眼瞎的程序员，我必须实名安利一个「反人类绘图工具」——Mermaid。这个靠写代码就能生成专业图表的神器，让我彻底告别「手残党画图表」的噩梦，现在连产品经理看我的文档都忍不住问：“你是不是偷偷报了设计课？”
一、Mermaid：用代码「写」图表的叛逆工具
简单来说，Mermaid 是一个能用类 Markdown 语法生成图表的 JavaScript 库。别人画图表靠鼠标拖拖拽拽，你画图表靠敲几行代码，比如想画个 “用户登录流程”，只需写下：
flowchart TD
A[开始] --> B{是否登录?}
B -->|是| C[进入系统]
B -->|否| D[跳转登录页]
D --> E[输入账号密码]
E --> F[验证通过]
F --> C
敲完回车，一张带箭头和分支的流程图就自动生成了。这种「代码即图表」的设计，完美解决了传统绘图工具的三大痛点：
- 文档和代码脱节：传统图表存在文件里，代码更新后图表经常忘记改，Mermaid 直接把图表嵌进 Markdown 文档，代码和图表一起版本控制，妈妈再也不用担心我维护过时文档了；
- 跨平台兼容性差：Visio 文件换个电脑就打不开？Mermaid 生成的是 SVG 矢量图，浏览器、Word、PPT 全支持，甚至能直接贴进 GitHub README；
- 手残党噩梦终结：不用对齐控件、不用调配色，语法自带 “排版审美”，连括号和箭头都给你自动对齐，代码写得丑但图表颜值高，就是这么不讲理。

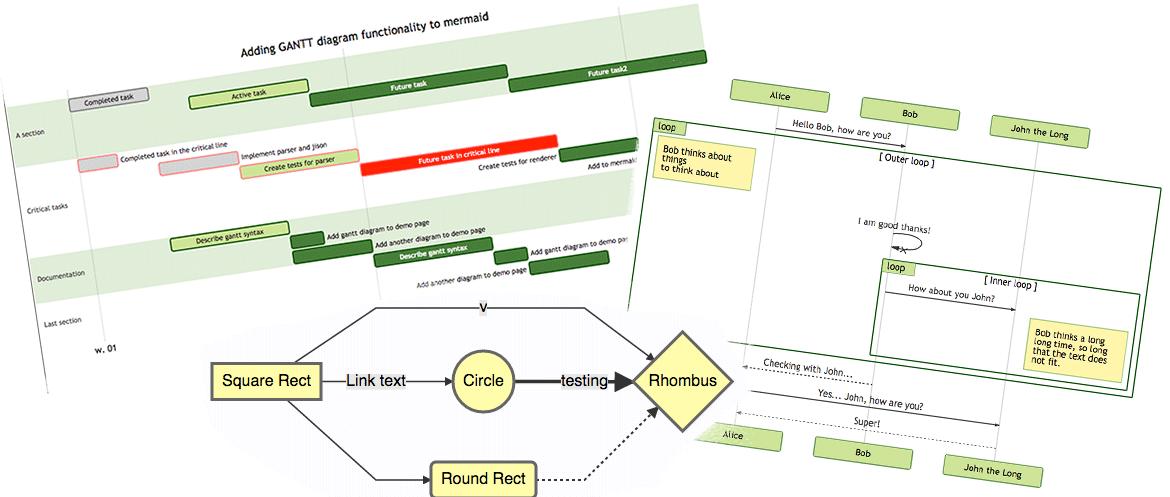

二、20 + 图表类型，覆盖 99% 的绘图需求
Mermaid 简直是图表界的 “全能选手”，从技术到业务，从开发到管理，它都能搞定：
- 程序员专属：序列图（画接口调用流程）、类图（画系统架构）、Git 图（画分支合并历史），写代码时顺手在注释里插一段，代码即文档，再也不用单独写设计文档了；
- 项目经理必备：甘特图（排期一目了然）、看板图（任务状态实时跟踪）、用户旅程图（可视化用户使用路径），开会时直接甩图表，再也不用被追问 “进度到哪了”；
- 数据党狂喜：饼图（展示数据占比）、桑基图（流量转化可视化）、XY 图表（数据趋势分析），连科研狗画实验流程图都能用，主打一个 “万物皆可图表化”。
举个栗子：想画一个 “电商订单处理流程”，传统工具可能要花 30 分钟拖控件，Mermaid 只需 5 分钟敲代码，还能随时改参数调整布局，摸鱼时间就能搞定一张专业级图表，老板看了都夸你效率高。
三、语法简单到哭：5 分钟上手，10 分钟精通
Mermaid 的语法有多友好？看这三个例子就懂了：
1.流程图（Flowchart）：
flowchart LR
需求确认 --> 方案设计 --> 开发编码 --> 测试验收 --> 上线部署
关键词flowchart开头，LR表示从左到右布局，箭头连接节点，括号里写节点名称，小学生都能看懂。

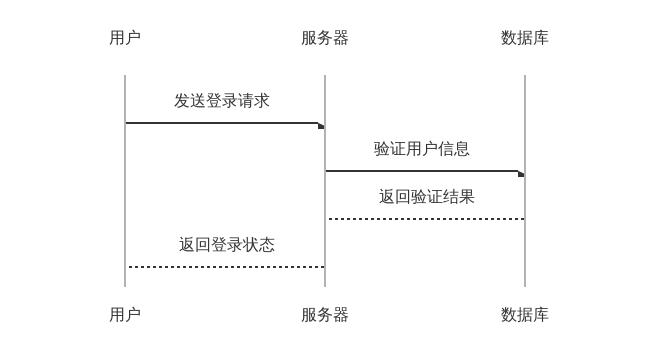

- 序列图（Sequence Diagram）：
participant定义角色，->>表示消息发送，-->>表示返回，像写对话一样写交互流程，产品经理看了都说 “这比文字描述清楚 100 倍”。

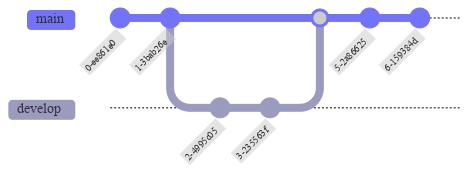

- Git 分支图（Gantt）：
四、无缝融入你的工作流：从 IDE 到文档平台全打通
Mermaid 最香的地方在于 “哪里需要图表，它就出现在哪里”：
- 开发者利器：VS Code 装个插件，写 Markdown 时直接嵌图表，保存即渲染；JetBrains 全家桶也支持，写代码时随时用注释画架构图，再也不用切换工具；
- 文档党福音：Notion、Obsidian、Confluence 直接支持 Mermaid 语法，写笔记、写 Wiki 时随手生成图表，再也不用截图贴图片了；

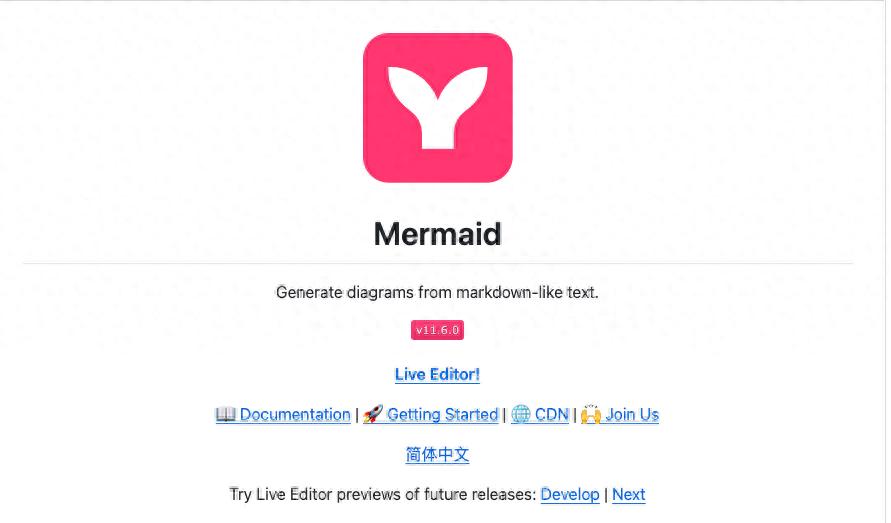

- 懒人救星：官网的在线编辑器支持实时预览，不会写语法？直接用可视化面板生成代码，复制粘贴就能用，手残党也能秒变图表大师。
甚至连 ChatGPT 都能和它联动：输入 “用 Mermaid 画一个用户注册流程图”，AI 直接生成代码，你只需复制到文档里，图表自动渲染，摸鱼时间又多了 10 分钟。
五、当 Mermaid 遇上 AI：图表生成进入 “自然语言时代”
2023 年 Mermaid 推出 AI 聊天机器人，彻底降低了使用门槛：
- 自然语言生成图表：输入 “创建一个包含用户下单、支付、库存检查的流程图”，AI 自动生成对应的 Mermaid 代码，连语法错误都帮你修正；
- ChatGPT 插件加持：在 ChatGPT 里装 Mermaid 插件，直接用对话描述图表需求，生成的图表还能交互式调整，非技术人员也能轻松上手。
现在连我司的产品经理都开始用 Mermaid 画需求图了 —— 不用学复杂的绘图工具，只需用口语化的句子描述流程，AI 就能帮他生成专业图表，技术和业务的沟通成本直接砍半。
结语：让图表成为你的 “技术表达力” 加分项
在这个 “颜值即正义” 的时代，图表不仅是工具，更是你的 “技术表达力”。Mermaid 用最简单的方式，让代码与图表同频，让技术与业务共振：
- 如果你是开发者，它帮你把代码变成可视化文档，减少 80% 的沟通成本；
- 如果你是产品经理，它帮你用图表讲需求，再也不用被开发怼 “需求不清晰”；
- 如果你是学生 / 老师，它帮你把复杂概念变成直观图示，学习效率翻倍。
现在，打开你的编辑器，敲下第一行flowchart，你会发现：原来画图表可以这么爽，原来技术文档也能这么美。毕竟，当别人还在和绘图工具较劲时，你已经用代码 “优雅躺赢” 了 —— 这就是 Mermaid 的魅力，一个让技术人告别 “图表焦虑” 的神器。
