图拉斯移动电源暴力拆解全程抓拍，内部原来长这样！

上周，科技号外评测室对图拉斯T6 Plus移动电源进行了一个简单的开箱、上手使用体验评测。今天，我们做的是一个更为详尽的拆解分析，对这款产品的做工用、结构、用料进行更深入的探究。

一、外观用料、做工

这款移动电源外包装采用淡黄色的牛皮纸材质，牢固、简洁，拆开上盖就能看到移动电源主体。

拥有贴合的毡毛材质磁吸护套是这款产品的一大特色。

磁吸护套不仅让使用者握持手感更为舒适，还能在移动电源被放入背包中时，有效防护对其它物品的撞击，防止磨蹭刮伤。

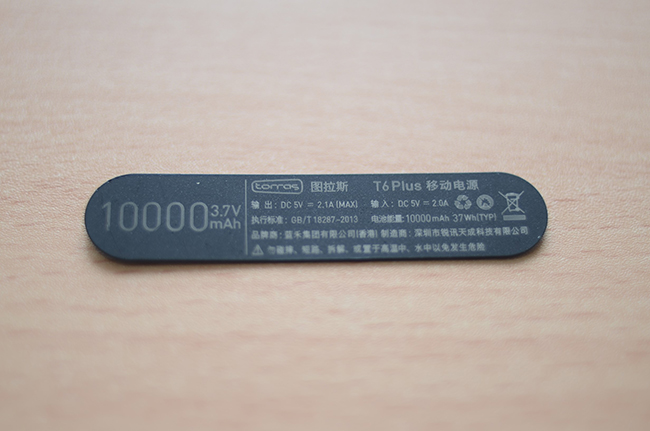

这款移动电源底部铭牌上，各项关键参数及国家标准清晰标注，一目了然。

在移动电源顶部，分别是开关键，Lighting输入充电接口、Micro USB输入充电接口，USB输出接口，以及由四个深蓝色LED灯组成的电量指示灯。可以看到，同时拥有苹果、安卓两大输入充电接口，是这款移动电源重要的特色之一。

二．第一回：暴力拆解之误入歧途

之前拆解过小米新10000mAh移动电源，需要先将USB接口端的盖板撬下来，再卸螺丝。按照这个经验，就这么开始干了，可是……

我堂堂七尺男儿，使出九牛二虎之力，插啊，撬啊，撬……

就算以报废这款移动电源的决心，也未能将这个上盖取下来。突然意识到，可能撬动位置不对。看来是误入歧途了，不过这也侧面在一定程度上验证了这款移动电源在抗爆能力上，确有不俗表现。

第二回：找对位置轻松插入

换个地方插，如上图所示，用美工刀一点点插入底部铭牌与铝合金外壳结合处的细小缝隙中，慢慢撬起一部分，再用力拉扯下来。

卸下铭牌盖后，可以看到底部表面覆盖有一层强力粘胶，下面是四颗紧固螺丝。所以需要先将覆盖在螺帽上的粘胶层拨开，再分别用螺丝刀拆卸，取出螺丝。

取出螺丝后，只需要从USB接口端轻轻拉出壳体里面的电池芯和电路板。可以看到，聚合物电芯与电路板部分是安放在一个PC材质的框架中，有点像赛车的防滚架，这样做的一个好处是更加稳固的固定电芯、电板部件，有效减轻震动、跌落造成的内部伤害。其实，像这种电子产品内部采用“防滚架”的设计思路，在ThinkPad高端商务系列笔记本很早就开始使用了。

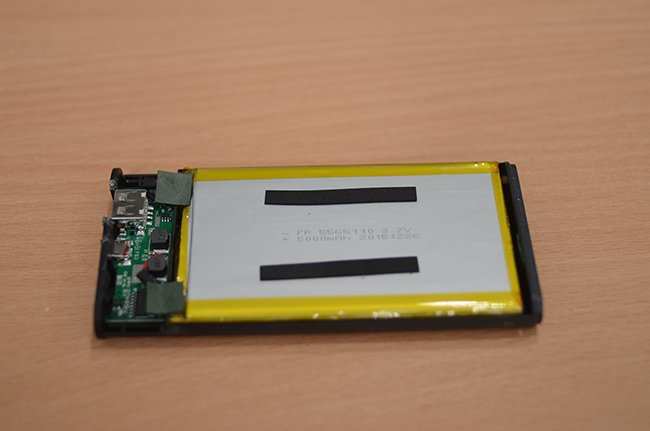

纳尼，拉出电芯本体，发现上面的聚合物电芯表面赫然标注的是5000mAh字样，真是让我晴天霹雳，这款移动电源铭牌上不是清楚的标明了其容量为10000mAh吗？！怎么就缩水一半了呢……难道遭遇奸商？！

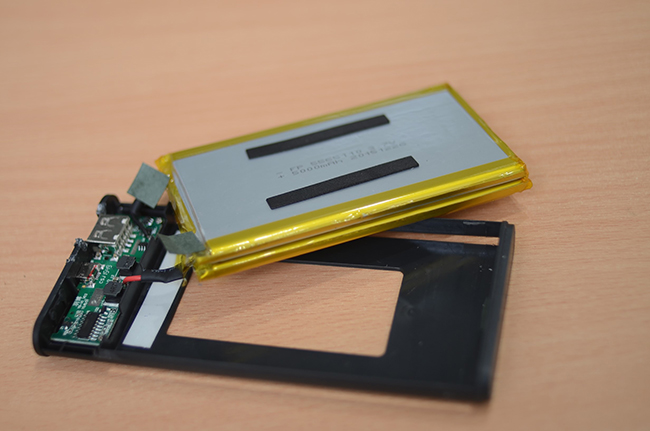

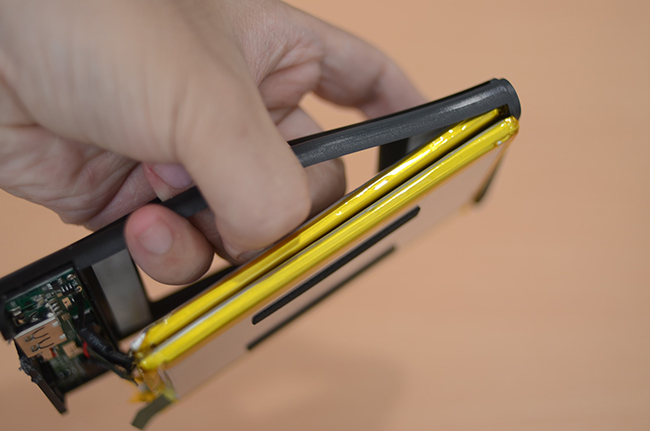

继续拆卸，豁然开朗，然来是两块5000mAh的聚合物电芯结合在一起，这样加起来就是10000mAh的容量了。

四、结构用料分析

在聚合物电芯上，两条黑色的条状物是缓震条，减轻电芯与壳体之间的震动。黑色的“防滚架”做工精细，无毛刺。

按动拆卸下来的电板上电源开关，4个LED灯正常闪亮，看来经过重重暴力对待后，功能性依旧正常。

连上充电线，对iPhone手机进行充电，一切正常！

内部核心部件与iPhone 6体积大小参照对比。

电路板侧面接口分布。

移动电源USB输出接口与充电线连接紧固度较高，不容易松脱。

细节方面，在聚合物电芯电源输出电极与电缆结合处，有热缩管加强牢固度，以及结缘材料进行绝缘保护，防止磨损和短路。

作为“大脑”的IC芯片，是判别一款移动电源质量好坏的关键。这款移动电源采用了MT5033同步整流升压IC，其控制电流范围上限为5V /2.5A。另外，MT5033内置欠压保护功能，触发后负载与电池完全断开。

MT2011芯片是一款高效率大电流单串联聚合物电池充电控制器。它支持4.5V~6.5V输入电压，输出电压可以跟随锂电池电压，最大2A的充电电流，使用了高效率的同步整流结构。整合电流采样电阻、高精度的电流与电压管理电路、满电自动停止充电。另外，MT2011带有完善的输出短路保护和过温保护功能。

五、小结

图拉斯T6 Plus移动电源外壳使用了铝合金磨砂工艺，视觉和触觉上，都给人以金属质感，不易留存指纹，“穿”上磁吸护套后，握持感受更佳；聚合物电池实际容量与标称相符；采用了MT5033、MT2011控制芯片，对电流、电压的各项工作参数有较完善的监控。另外，同时具有Lighting输入充电接口、Micro USB输入充电接口让iPhone用户出门少携带一根充电线。不足方面，感觉此款移动电源重量略沉，可能是其金属外壳以及10000mAh的大容量造成，在目前充电材料没有进展的情况下，可能也难以找到同等电池容量而又轻便的产品。

本次拆解分析所用工具。
