中国最新步枪QBZ191的自动机结构特征详解

[在2021年轻武科评改版以来,191步枪作为专项的枪械科技科普话题,先后对枪托、射弹计数器、表面处理和发射机构等进行了详细的解读,深受广大枪械爱好者好评,并有非常多的关注者期望将自动机相关技术进行全解,由于文章素材准备不到位,再加之特约作者工作太忙,不能完稿。在壬寅年春节之际,将该文终于完成。对191步枪的自动机,细节创新真是太巧妙了,AR步枪60年的迭代都没有做到的,被191全部攻克,真是找不到最佳的评价用辞,一句话:枪械细节决定江湖地位,超越前辈成为王者荣耀。就让我们一起来看它的结构特征吧!!!]

全枪最有奥秘的自动机

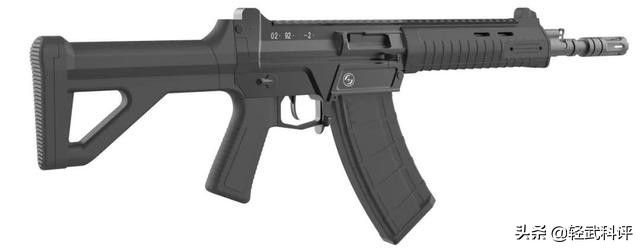

QBZ191步枪公开已经两年多,从70周年国庆阅兵是的只能看上图片到珠海航展(第十三届中国国际航空航天博览会)的亲自体验,虽然珠海航展上零距离撸枪体验,但没有拆解,只能通过抛壳窗看个大致,犹抱琵琶半遮面的欣赏最让人心急。在央企楷模相关报道中,兵器工业208研究所所长的王光华对 “5高1长”的指标进行了详解,结构与原理与AR步枪相近,在所有的媒体和公知中还未出现关于步枪的自动机的照片,这一切显得很神秘。



枪机的闭锁结构特征

191步枪的闭锁机构特征是AR步枪与AK步枪的全面融合,采用了四齿的螺旋闭锁面,按照提取图线比例的尺寸分析,闭锁面的旋角与AK应该是相同,都为3°,这个旋转角的参数是经过大量验证的绝对置信值,在新步枪的研制中应该是沿用成熟可信的数值,没有必要也不可能消耗大量的人物财力去搞个不一致。



四个闭锁齿布置在枪机弹底窝的圆周,每个闭锁齿的厚度不相同,其中底部的闭锁面较宽,沿中性面对称,每个齿的前方都为大倒角。为了讲解方便,文中将四个闭锁齿分别定义为上下左右四个齿,抽壳钩在上齿和右齿之间的第一象限,倾角方向估计在45°到50°之间。在下齿与左齿之间第三象限设置抛壳挺让位槽。由于191步枪与95步枪的弹药可以通用,所以弹底窝的深度和直径等参数与95步枪的枪机应该是完全相同的。


螺旋闭锁面的应用,在闭锁的初始阶段,闭锁面之间存在较大间隙,随着枪机旋转的过程闭锁间隙越来越小。在开锁过程中,各闭锁面又有利于枪机开锁,这是AK枪械在闭锁动作中优于AR的因素之一。

后续文章敬请关注文章首发媒体,微信公众号:轻武科评
